Plaquette d'implantation RS95-96-97 Rothbucher

Plaquette d'implantation Rothbucher RS95-96-97

Référence : RS95

Rothbucher

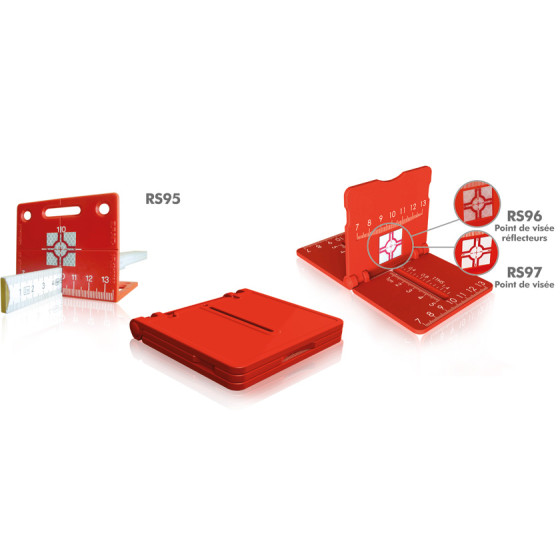

Dispositif d'aide au piquetage RS95, RS96, RS97

Dispositifs d’aide au piquetage existant en 3 versions :

RS95 : du réticule point de visée réflecteur jusqu'à la plaque de base : Hauteur 30 mm, taille cible 20 x 20mm, plaque non repliable

RS96 : du réticule point de visée réflecteur jusqu'à la plaque de base : Hauteur 20 mm, plaque repliable

RS97 : du réticule point de visée non réflecteur jusqu'à la plaque de base : Hauteur 20 mm, plaque repliable

Les dispositifs d'aide au piquetage RS95 et RS96 ont été spécialement conçus pour les travaux de piquetage sur le gabarit d'implantation ou la plaque de base. La mesure exacte du point de mesure sur la plaque de base occasionne souvent des problèmes importants, plus particulièrement lors de la « phase finale », dans les 5 à 10 derniers mètres. Le va-et-vient et le mouvement d'avant en arrière fréquents avec la barre de prisme rendent le travail particulièrement fastidieux. Il convient par ailleurs toujours de s'assurer que la barre de prisme est toujours exactement d'aplomb. Le dispositif d'aide au piquetage RS95 ou le dispositif d'aide au piquetage repliable RS96 se positionne sur le sol. À l'aide des échelles graduées, l'assistant peut relever et reporter rapidement et avec exactitude les indications directionnelles du géomètre.

Les avantages de l'aide au piquetage RS95, RS96, RS97

Facilite la mesure des axes sur le gabarit d'implantation

Pour les dimensions de la plaque de base – les derniers 5 à 10 cm peuvent plus particulièrement être mesurés rapidement et avec exactitude

Les indications de mesure du géomètre peuvent être reportées avec précision sur la plaque de base

La mise à l'aplomb précise de la barre de prisme n'est plus nécessaire

Échelle d'orientation pour la gauche et la droite - le chiffre 10 correspond à l'axe

Échelles d'orientation pour les mouvements d'avant en arrière

Repliable : se loge dans n'importe quelle poche de chemise (uniquement RS96 + RS97)

Attention : RS95, RS96: Les portées varient en fonction des appareils et peuvent être influencées de manière négative par les conditions météorologiques et environnementales.

Plaquette de surveillance angulaire 30 mm Rothbucher RSAK130

43.2€ HT 48€ HT

Marque	ROTHBUCHER
Type de produit	Plaquette
Pays de fabrication	Allemagne
